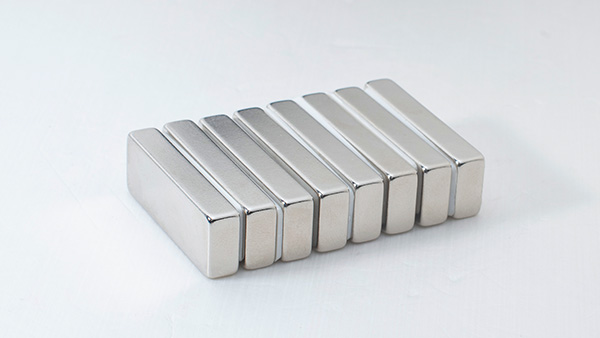

方块磁铁
产地: 中国
型号:
您可以通过客户服务热线，咨询产品信息我们会竭诚为您服务！
产品描述
烧结钕铁硼永磁材料具有优异的磁性能，广泛应用于电子、电力机械、医疗器械、玩具、包装、五金机械、航天航空等领域，较常见的有永磁电机、扬声器、磁选机、计算机磁盘驱动器、磁共振成像设备仪表等。欢迎提供您的图纸和规格，以制造定制磁铁 磁性能表
| 牌号 Grade | 剩磁（Br） | 磁感矫顽力(bHc) | 内禀矫顽力 | 最大磁能积 | 工作温度Tw ℃ | ||||
| (iHc) | (BH)max | ||||||||
| T | KGs | KA/m | KOe | KA/m | KOe | KJ/m3 | MGOe | ||
| N35 | 1.18-1.23 | 11.8-12.3 | ≥860 | ≥10.8 | ≥955 | ≥12 | 263-287 | 33-36 | ≤80 |
| N38 | 1.22-1.28 | 12.2-12.8 | ≥860 | ≥10.8 | ≥955 | ≥12 | 287-310 | 36-39 | ≤80 |
| N40 | 1.26-1.31 | 12.6-13.1 | ≥876 | ≥11.0 | ≥955 | ≥12 | 302-326 | 38-41 | ≤80 |
| N42 | 1.28-1.34 | 12.8-13.4 | ≥876 | ≥11.0 | ≥955 | ≥12 | 318-342 | 40-43 | ≤80 |
| N45 | 1.32-1.37 | 13.2-13.7 | ≥876 | ≥11.0 | ≥955 | ≥12 | 342-366 | 43-46 | ≤80 |
| N48 | 1.36-1.42 | 13.6-14.2 | ≥876 | ≥11.0 | ≥955 | ≥12 | 358-390 | 45-48 | ≤80 |
| N50 | 1.39-1.45 | 13.9-14.5 | ≥876 | ≥11.0 | ≥955 | ≥12 | 374-406 | 47-51 | ≤80 |
| N52 | 1.42-1.48 | 14.2-14.8 | ≥796 | ≥10.0 | ≥876 | ≥11 | 390-422 | 49-53 | ≤80 |
| N54 | 1.45-1.51 | 14.5-15.1 | ≥756 | ≥9.5 | ≥876 | ≥11 | 400-440 | 51-55 | ≤80 |
| N35M | 1.18-1.23 | 11.8-12.3 | ≥876 | ≥11 | ≥1114 | ≥14 | 263-287 | 33-36 | ≤100 |
| N38M | 1.22-1.28 | 12.2-12.8 | ≥876 | ≥11 | ≥1114 | ≥14 | 287-310 | 36-39 | ≤100 |
| N40M | 1.26-1.31 | 12.6-13.1 | ≥876 | ≥11 | ≥1114 | ≥14 | 302-326 | 38-41 | ≤100 |
| N42M | 1.28-1.34 | 12.8-13.4 | ≥923 | ≥11.6 | ≥1114 | ≥14 | 318-342 | 40-43 | ≤100 |
| N45M | 1.34-1.39 | 13.4-13.9 | ≥923 | ≥11.6 | ≥1114 | ≥14 | 342-366 | 43-46 | ≤100 |
| N48M | 1.36-1.42 | 13.6-14.2 | ≥923 | ≥11.6 | ≥1114 | ≥14 | 366-390 | 46-49 | ≤100 |
| N50M | 1.39-1.45 | 13.9-14.5 | ≥923 | ≥11.6 | ≥1114 | ≥14 | 384-408 | 48-51 | ≤100 |
| N35H | 1.18-1.23 | 11.8-12.3 | ≥876 | ≥11 | ≥1353 | ≥17 | 263-287 | 33-36 | ≤120 |
| N38H | 1.22-1.28 | 12.2-12.8 | ≥876 | ≥11 | ≥1353 | ≥17 | 287-310 | 36-39 | ≤120 |
| N40H | 1.26-1.31 | 12.6-13.1 | ≥923 | ≥11.6 | ≥1353 | ≥17 | 302-326 | 38-41 | ≤120 |
| N42H | 1.28-1.34 | 12.8-13.4 | ≥955 | ≥12 | ≥1353 | ≥17 | 318-342 | 40-43 | ≤120 |
| N45H | 1.33-1.39 | 13.3-13.9 | ≥955 | ≥12 | ≥1353 | ≥17 | 342-366 | 43-46 | ≤120 |
| N48H | 1.36-1.42 | 13.6-14.2 | ≥955 | ≥12 | ≥1353 | ≥17 | 366-390 | 46-49 | ≤120 |
| N50H | 1.39-1.45 | 13.9-14.5 | ≥955 | ≥12 | ≥1274 | ≥16 | 384-408 | 48-51 | ≤120 |
| N33SH | 1.14-1.19 | 11.4-11.9 | ≥836 | ≥10.5 | ≥1592 | ≥20 | 247-270 | 31-34 | ≤150 |
| N35SH | 1.18-1.23 | 11.8-12.3 | ≥876 | ≥11 | ≥1592 | ≥20 | 263-287 | 33-36 | ≤150 |
| N38SH | 1.22-1.28 | 12.2-12.8 | ≥876 | ≥11 | ≥1592 | ≥20 | 287-310 | 36-39 | ≤150 |
| N40SH | 1.26-1.30 | 12.6-13.0 | ≥923 | ≥11.6 | ≥1592 | ≥20 | 302-326 | 38-41 | ≤150 |
| N42SH | 1.28-1.34 | 12.8-13.4 | ≥955 | ≥12 | ≥1592 | ≥20 | 318-342 | 40-43 | ≤150 |
| N45SH | 1.33-1.39 | 13.3-13.9 | ≥955 | ≥12 | ≥1592 | ≥20 | 342-366 | 43-46 | ≤150 |
| N48SH | 1.36-1.42 | 13.6-14.2 | ≥955 | ≥12 | ≥1592 | ≥20 | 366-390 | 46-49 | ≤150 |
| N28UH | 1.03-1.09 | 10.3-10.9 | ≥740 | ≥9.30 | ≥1990 | ≥25 | 207-231 | 26-29 | ≤180 |
| N30UH | 1.09-1.14 | 10.9-11.4 | ≥796 | ≥10 | ≥1990 | ≥25 | 223-247 | 28-31 | ≤180 |
| N33UH | 1.13-1.19 | 11.3-11.7 | ≥836 | ≥10.5 | ≥1990 | ≥25 | 247-263 | 31-33 | ≤180 |
| N35UH | 1.18-1.22 | 11.8-12.2 | ≥876 | ≥11 | ≥1990 | ≥25 | 263-287 | 33-36 | ≤180 |
| N38UH | 1.22-1.27 | 12.2-12.7 | ≥876 | ≥11 | ≥1990 | ≥25 | 287-310 | 36-39 | ≤180 |
| N40UH | 1.26-1.30 | 12.6-13.0 | ≥923 | ≥11.6 | ≥1990 | ≥25 | 302-326 | 38-41 | ≤180 |
| N42UH | 1.28-1.34 | 12.8-13.4 | ≥955 | ≥12 | ≥1990 | ≥25 | 318-342 | 40-43 | ≤180 |
| N28EH | 1.03-1.09 | 10.3-10.9 | ≥740 | ≥9.30 | ≥2388 | ≥30 | 207-231 | 26-29 | ≤200 |
| N30EH | 1.08-1.13 | 10.8-11.3 | ≥796 | ≥10.0 | ≥2388 | ≥30 | 223-247 | 28-31 | ≤200 |
| N33EH | 1.13-1.19 | 11.3-11.7 | ≥836 | ≥10.5 | ≥2388 | ≥30 | 247-263 | 31-33 | ≤200 |
| N35EH | 1.18-1.22 | 11.8-12.2 | ≥876 | ≥11 | ≥2388 | ≥30 | 263-287 | 33-36 | ≤200 |
| N38EH | 1.22-1.27 | 12.2-12.7 | ≥876 | ≥11 | ≥2388 | ≥30 | 287-310 | 36-39 | ≤200 |
| N40EH | 1.26-1.30 | 12.6-13.0 | ≥923 | ≥11.6 | ≥2388 | ≥30 | 302-326 | 38-41 | ≤200 |
| N28AH | 1.03-1.09 | 10.3-10.9 | ≥740 | ≥9.30 | ≥2786 | ≥35 | 207-231 | 26-29 | ≤220 |
| N30AH | 1.08-1.13 | 10.8-11.3 | ≥796 | ≥10.0 | ≥2786 | ≥35 | 223-247 | 28-31 | ≤220 |
| N33AH | 1.13-1.17 | 11.3-11.7 | ≥836 | ≥10.5 | ≥2786 | ≥35 | 247-263 | 31-33 | ≤220 |
| N35AH | 1.18-1.23 | 11.8-12.3 | ≥876 | ≥11.0 | ≥2786 | ≥35 | 263-287 | 33-36 | ≤220 |
备注：
★以上参数均是在室温下的数据。
★最高工作温度依赖于磁体的长径比、涂层和环境因素。
尺寸表
| 方块产品 | 尺寸范围（mm) | 尺寸（mm) | 最大加工精度 | ||||
|---|---|---|---|---|---|---|---|
| L | W | T | 尺寸公差 | 平行度 | 垂直度 | ||
| 1＜L＜＝300 | 1＜L＜＝100 | 1＜L＜60 | L＜＝10 10＜L＜＝60 60＜L＜＝100 100＜L＜＝300 | ±0.03 ±0.05 ±0.1 ±0.15 | 0.05 0.1 0.2 0.2 | 0.1 0.1 0.3 0.5 | |
| 圆片产品 | 尺寸范围（mm) | 尺寸（mm) | 最大加工精度 | |||
|---|---|---|---|---|---|---|
| D | T | 尺寸公差 | 平行度 | 垂直度 | ||
| 2＜OD＜＝300 | 1＜T＜60 | OD＜＝10 10＜OD＜＝60 60＜OD＜＝100 100＜OD＜＝300 | ±0.03 ±0.05 ±0.1 ±0.15 | 0.05 0.1 0.2 0.2 | 0.1 0.1 0.3 0.5 | |
| 弧形 | 尺寸范围（mm) | 尺寸（mm) | 最大加工精度 | |||||
|---|---|---|---|---|---|---|---|---|
| OD | H | W | T | 尺寸公差 | 平行度 | 垂直度 | ||
| / | 2＜H＜＝250 | 2＜H＜＝100 | 1＜T＜＝60 | H＜＝10 10＜H＜＝60 60＜OD/ID＜＝100 100＜OD/ID＜＝300 | ±0.03 ±0.05 ±0.1 ±0.15 | 0.05 0.1 0.2 0.2 | 0.1 0.1 0.3 0.5 | |
| 镀层类型 | 镀层符号 | 颜色 | 镀层厚度（μm） | SST(h) | 工作温度 | 特点 |
| 三价铬蓝白锌 | ZN | 白蓝 | 4—10 | 12-24 | ≤160℃ | 一般防护，适用于大多数产品 |
| 三价铬彩锌 | Colored Zn | 浅色 | 4—10 | ＞24 | ≤160℃ | 耐盐雾 |
| 磷化/钝化 | Phosphated/Passivation | 灰色 | / | 4—8 | ≤250℃ | 临时性保护 |
| 镍铜镍 | NICUNI | 银色 | 10—30 | ＞24 | ≤200℃ | 耐盐雾，耐湿热，耐高温 |
| 镍+锡 | NI+SN | 白银 | 10—30 | ＞48 | ≤160℃ | 美观 |
| 镍+银 | NI+AG | 白银 | 10—30 | ＞48 | - | 美观 |
| 镍+金 | NI+AU | 金色 | 10—30 | ＞48 | ≤200℃ | 美观 |
| 环氧树脂 | EPOXY | 黑色 | 10—30 | ＞24 | ≤160℃ | 超强耐盐雾，耐湿热，绝缘性好 |
| 镍铜+环氧黑 | NICU+EPOXY | 黑色 | 20—40 | ＞48 | ≤160℃ | 超强耐盐雾，耐湿热，结合力好，绝缘性好 |
| 化学镍 | Electroless Nickel | 银白色 | 4-8 | ＞96 | ≤200℃ | 耐盐雾，耐湿热，耐高温 |
| 埃弗洛 | Everlube | 黄色 | 8-20 | ＞24 | ≤200℃ | 耐盐雾 |
| 特氟龙 | Teflon | 黑灰色 | ＞10 | ＞16 | ≤260℃ | 耐摩擦，耐高、低温，耐腐蚀，耐酸碱 |
| 派瑞林 | Parylene | 透明 | 6-12 | ＞24 | ≤140℃ | 具有良好的电绝缘性，防潮、防腐、防盐雾俱佳 |
注：对不同产品的盐雾试验、PCT试验时间，视实际形状而定
